900X緊急關閉閥
900X緊急關閉閥用于生活供水和消防供水并聯供水系統中,正常情況供生活用水,當火災發生時消防用水時,閥門自動關閉生活用水,確保足夠的消防用水。當消防停止用水時壓力減少,閥門自動恢復生活用水,該閥使系統無須另設專門的消防單獨供水管網,大大地節省了工程建設成本和日常的用水量。該閥控制靈敏、安全可靠、調試簡單、使用壽命長。




			|
				產品名稱: |

				緊急關閉閥  |

				產品型號: |

				900X  |


			|
				公稱通徑: |

				DN20~DN800 |

				結構形式: |

				彈簧活塞式 |


			|
				工作壓力: |

				1.0MPa~1.6MPa~2.5MPa |

				連接方式: |

				法蘭 |


			|
				適用溫度: |

				-0ºC~+80ºC |

				功能作用: |

				緊急關閉 |


			|
				閥體材質: |

				鑄鐵、鑄鋼、不銹鋼、黃銅 |

				制造標準: |

				國標GB、德國DIN、美國API、ANSI |


			|
				適用介質: |

				水、污水 |

				生產廠家: |

				上海凱利科閥門有限公司  |


	產品說明
900X緊急關閉閥用于生活供水和消防供水并聯供水系統中,正常情況供生活用水,當火災發生時消防用水時,閥門自動關閉生活用水,確保足夠的消防用水。當消防停止用水時壓力減少,閥門自動恢復生活用水,該閥使系統無須另設專門的消防單獨供水管網,大大地節省了工程建設成本和日常的用水量。該閥控制靈敏、安全可靠、調試簡單、使用壽命長。
	工作原理
900X緊急關閉閥當出口壓力低于導閥設定的壓力時,導閥此時處于開通狀態,主閥上腔壓力與主閥出口壓力相等,進口與吃口存在壓差,水流經閥口出口流出,當消防泵氣泵時,或變平泵壓力升高時,超過導閥設定壓力,由主閥進口向導閥管控制室壓力升高,作用在彈簧壓力增大,向下壓緊,帶動閥芯下移,使導閥關閉,此時主閥進口壓力通過節流閥補充到主閥閥蓋上腔,因閥瓣受到向下壓力大于向上推力,主閥關閉。值得注意的是,進口壓力小于設定壓力是,主閥處于開啟狀態,進口壓力大于設定壓力,閥瓣關閉。
	技術參數


			|
				公稱壓(Mpa) |

				殼體試驗壓力(MPa) |

				密封試驗壓力(MPa) |

				適用介質 |

				介質溫度(℃) |


			|
				1.0 |

				1.5 |

				1.1 |

				水 |

				0-80 |


			|
				1.6 |

				2.4 |

				1.76 |


			|
				2.5 |

				3.75 |

				2.75 |


	零件材料


			|
				零件名稱 |

				零件材料 |


			|
				閥體閥蓋 |

				WCB |


			|
				閥座閥盤 |

				銅合金 |


			|
				密封圈 O型圈 |

				丁腈橡膠 |


			|
				閥桿 |

				2Cr13 |


			|
				彈簧 |

				50CrVA |


			|
				針型閥 |

				銅合金 |


			|
				球閥 |

				銅合金 |


			|
				浮球閥 |

				銅合金 |


			|
				微型過濾器 |

				不銹鋼 |

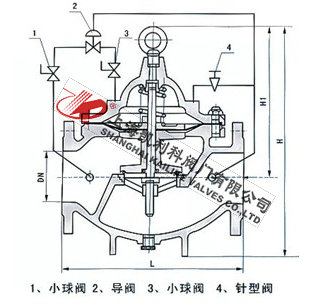

	外形結構圖
	主要外形尺寸


			|
				DN |

				20 |

				25 |

				32 |

				40 |

				50 |

				65 |

				80 |

				100 |

				125 |

				150 |

				200 |

				250 |

				300 |

				350 |

				400 |

				450 |


			|
				L |

				150 |

				160 |

				180 |

				200 |

				203 |

				216 |

				241 |

				292 |

				330 |

				356 |

				495 |

				622 |

				698 |

				787 |

				914 |

				978 |


			|
				H1 |

				247 |

				247 |

				247 |

				278 |

				278 |

				298 |

				313 |

				350 |

				365 |

				420 |

				450 |

				470 |

				490 |

				526 |

				576 |

				570 |


			|
				H |

				342 |

				342 |

				342 |

				395 |

				395 |

				405 |

				430 |

				510 |

				560 |

				585 |

				675 |

				730 |

				760 |

				840 |

				910 |

				910 |


	安裝示意圖

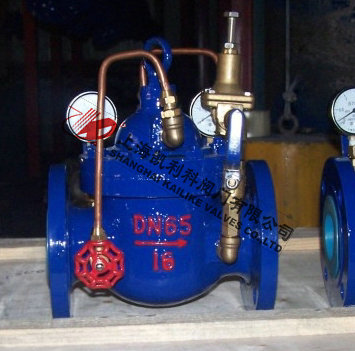

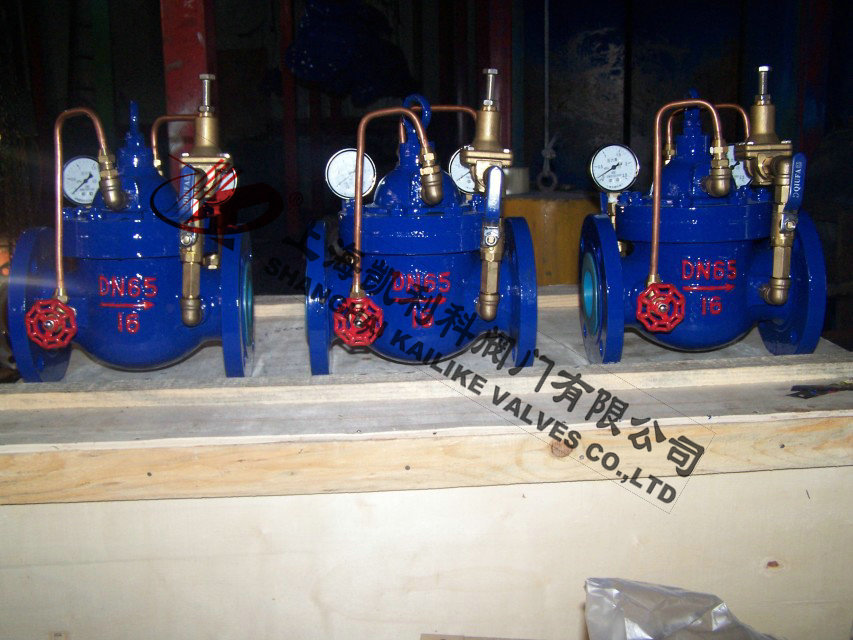

	產品實拍圖

                       聲明:【900X緊急關閉閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的900X緊急關閉閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!  |
