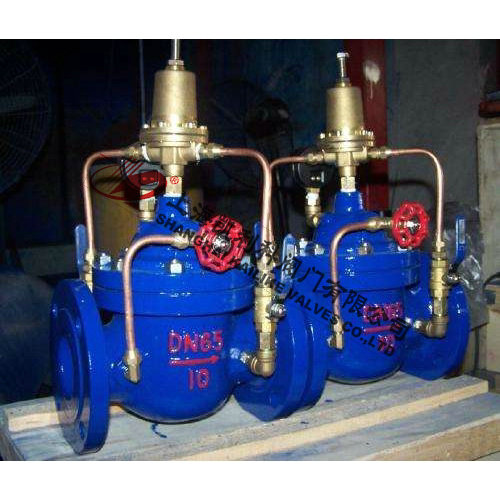

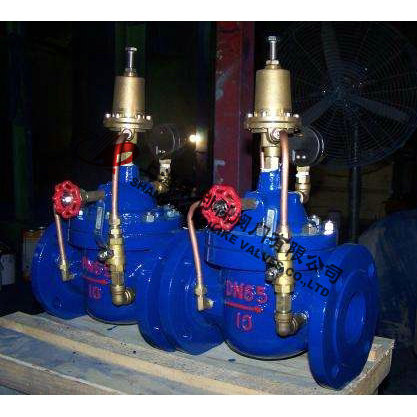

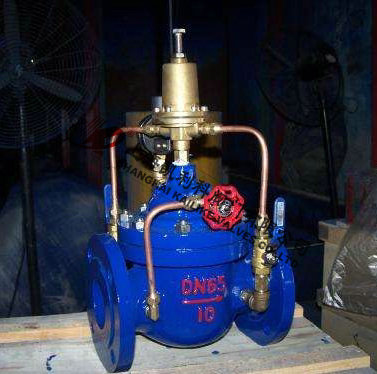

500X持壓泄壓閥
500X持壓泄壓閥利用水力自力控制,不需要其它裝置和能源,即可以作泄壓閥用又可作持壓閥用。保養簡便,一閥多用。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。




			|
				產品名稱: |

				持壓泄壓閥  |

				產品型號: |

				500X  |


			|
				公稱通徑: |

				DN20~DN600 |

				結構形式: |

				彈簧式 |


			|
				工作壓力: |

				1.0MPa~1.6MPa~2.5MPa |

				連接方式: |

				法蘭 |


			|
				適用溫度: |

				-0ºC~+80ºC |

				功能作用: |

				泄壓持壓 |


			|
				閥體材質: |

				鑄鐵、鑄鋼、不銹鋼、黃銅 |

				制造標準: |

				國標GB、德國DIN、美國API、ANSI |


			|
				適用介質: |

				水、污水 |

				生產廠家: |

				上海凱利科閥門有限公司  |


	產品說明
500X持壓泄壓閥利用水力自力控制,不需要其它裝置和能源,即可以作泄壓閥用又可作持壓閥用。保養簡便,一閥多用。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
	結構特點
500X持壓泄壓閥由主閥、泄壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供水路壓力在設定的安全值之下;做持壓閥用,可維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。
	工作原理
1、作泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。
2、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥進口水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。
3、當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵換下。
	技術參數


			|
				公稱壓(Mpa) |

				殼體試驗壓力(MPa) |

				密封試驗壓力(MPa) |

				適用介質 |

				介質溫度(℃) |


			|
				1.0 |

				1.5 |

				1.1 |

				水 |

				0-80 |


			|
				1.6 |

				2.4 |

				1.76 |


			|
				2.5 |

				3.75 |

				2.75 |


	主要零件


			|
				零件名稱 |

				零件材料 |


			|
				閥體閥蓋 |

				WCB |


			|
				閥座閥盤 |

				銅合金 |


			|
				密封圈 O型圈 |

				丁腈橡膠 |


			|
				閥桿 |

				2Cr13 |


			|
				彈簧 |

				50CrVA |


			|
				針型閥 |

				銅合金 |


			|
				球閥 |

				銅合金 |


			|
				浮球閥 |

				銅合金 |


			|
				微型過濾器 |

				不銹鋼 |

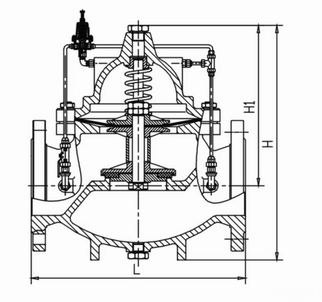

	外形結構圖

	主要外形尺寸


			|
				DN |

				20 |

				25 |

				32 |

				40 |

				50 |

				65 |

				80 |

				100 |

				125 |

				150 |

				200 |

				250 |

				300 |

				350 |

				400 |

				450 |


			|
				L |

				150 |

				160 |

				180 |

				200 |

				203 |

				216 |

				241 |

				292 |

				330 |

				356 |

				495 |

				622 |

				698 |

				787 |

				914 |

				978 |


			|
				H1 |

				463 |

				463 |

				463 |

				463 |

				516 |

				516 |

				520 |

				537 |

				596 |

				653 |

				709 |

				805 |

				953 |

				990 |

				1030 |

				1030 |


			|
				H |

				557 |

				557 |

				557 |

				610 |

				610 |

				625 |

				642 |

				750 |

				808 |

				864 |

				1135 |

				1185 |

				1325 |

				1385 |

				1445 |

				1445 |

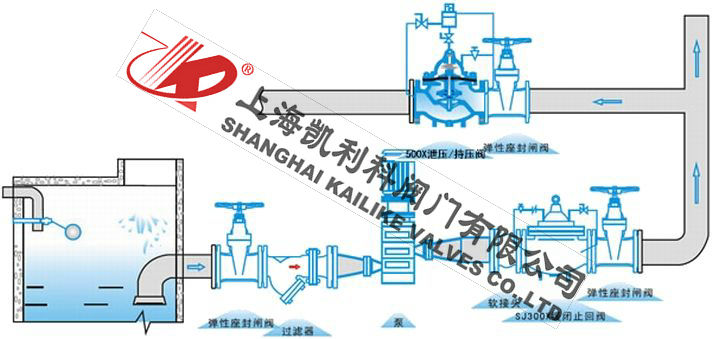

	安裝示意圖

                       聲明:【500X持壓泄壓閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的500X持壓泄壓閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!  |
