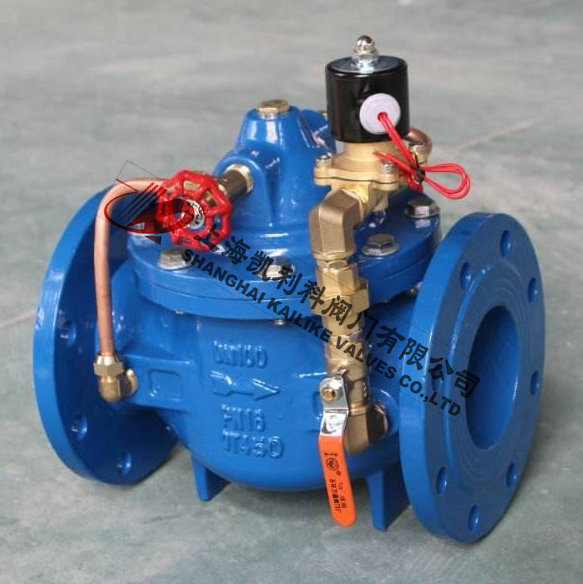

600X水力電動控制閥
600X水力電動控制閥是一種以電磁閥為導閥的水力操作式閥門。常用于給排水及工業系統中的自動控制,控制反應準確快速,根據電信號遙控開啟或關閉管路系統,實現遠程操作。并可取代閘閥和蝶閥用于大型的電動操作系統。




			|
				產品名稱: |

				水力電動控制閥  |

				產品型號: |

				600X  |


			|
				公稱通徑: |

				DN20~DN400 |

				結構形式: |

				膜片壓板 |


			|
				工作壓力: |

				1.0MPa~1.6MPa~2.5MPa |

				連接方式: |

				法蘭 |


			|
				適用溫度: |

				-0ºC~+80ºC |

				功能作用: |

				電動控制開關 |


			|
				閥體材質: |

				鑄鐵、鑄鋼、不銹鋼、黃銅 |

				制造標準: |

				國標GB、德國DIN、美國API、ANSI |


			|
				適用介質: |

				水、污水 |

				生產廠家: |

				上海凱利科閥門有限公司  |


	產品說明
600X水力電動控制閥是一種以電磁閥為導閥的水力操作式閥門。常用于給排水及工業系統中的自動控制,控制反應準確快速,根據電信號遙控開啟或關閉管路系統,實現遠程操作。并可取代閘閥和蝶閥用于大型的電動操作系統。閥門關閉速度可調,平穩而不會產生壓力波動。該閥門體積小,重量輕,維修簡單,使用方便,安全可靠。電磁閥可選交流電220V,或自流電24V,可根據各種場合選用常開或常閉型均可。
	工作原理
600X水力電動控制閥當閥門從進口端給水時,水流經過針閥進入主閥控制室,當電磁導閥打開時,控制室內的水經電磁導閥打開,球閥流出。球閥開度大于針閥開度,主閥控制室壓力很低,主閥處于全開狀態。
當電磁導閥關閉時,主閥控制室水不能流出,控制室生壓,推動膜片關閉主閥。
	技術參數


			|
				公稱壓力Mpa |

				殼體實驗壓力Mpa |

				密封實驗壓力Mpa |

				適用介質 |

				適用溫度 |


			|
				1.0 |

				1.5 |

				1.1 |

				水 |

				0~80℃ |


			|
				1.6 |

				2.4 |

				1.76 |


			|
				2.5 |

				3.75 |

				2.75 |


	主要零件


			|
				零件名稱 |

				材質 |


			|
				閥體,閥蓋 |

				鑄鐵,鑄鋼,球墨鑄鐵 |


			|
				閥座 |

				青銅,不銹鋼 |


			|
				閥瓣 |

				碳鋼,不銹鋼,丁晴橡膠 |


			|
				閥桿 |

				青銅,不銹鋼 |


			|
				膜片壓板 |

				鑄鋼,不休鋼 |


			|
				彈簧 |

				不銹鋼 |

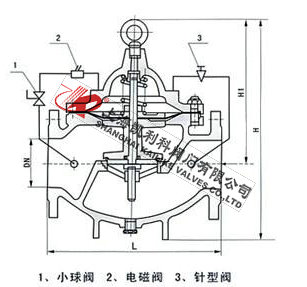

	外形結構圖

	主要外形尺寸


			|
				DN |

				20 |

				25 |

				32 |

				40 |

				50 |

				65 |

				80 |

				100 |

				125 |

				150 |

				200 |

				250 |

				300 |

				350 |


			|
				L |

				150 |

				160 |

				180 |

				200 |

				210 |

				245 |

				265 |

				290 |

				330 |

				355 |

				505 |

				555 |

				610 |

				650 |


			|
				H |

				269 |

				269 |

				269 |

				300 |

				300 |

				288 |

				310 |

				340 |

				380 |

				410 |

				440 |

				460 |

				480 |

				516 |


			|
				H1 |

				342 |

				342 |

				342 |

				395 |

				395 |

				385 |

				420 |

				500 |

				540 |

				575 |

				665 |

				720 |

				750 |

				830 |

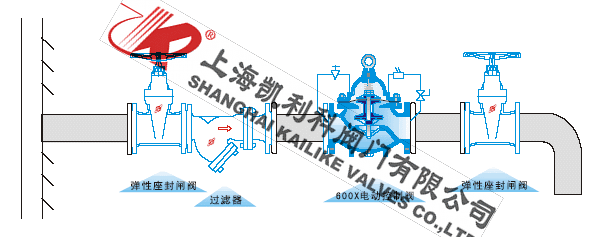

	安裝示意圖



                       聲明:【600X水力電動控制閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的600X水力電動控制閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!  |
