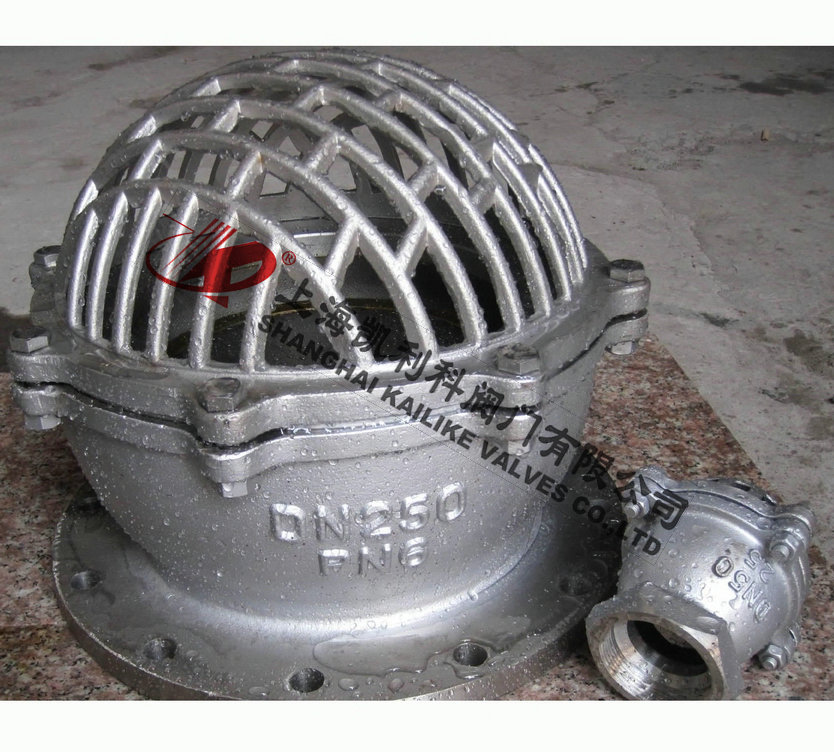

H42X不銹鋼法蘭底閥
H42X不銹鋼法蘭底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用，連接方式有法蘭連接和螺紋連接。主要由閥體，閥芯，閥瓣，過濾網等組成，一般承受壓力為2.5公斤。
|
產品名稱： |
不銹鋼法蘭底閥 |
產品型號： |
H42X |
|
公稱通徑： |
DN50～DN600 |
結構作用： |
防止倒流 |
|
工作壓力： |
0.25MPa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
-29ºC～+80ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H42X不銹鋼法蘭底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用，連接方式有法蘭連接和螺紋連接。主要由閥體，閥芯，閥瓣，過濾網等組成，一般承受壓力為2.5公斤。
結構原理
H42X不銹鋼法蘭底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。
性能規范
適用介質：水、油、及非腐蝕性介質
適用溫度：≤80 ℃
主要密封材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992
零件材料
|
零件名稱 |
材料 |
|
閥體、閥蓋、閥瓣 |
灰鑄鐵、鑄鋼、不銹鋼 |
|
密封圈 |
橡膠 |
|
墊片 |
石棉板 |
外形結構圖
主要外形尺寸
|
型號 |
公稱通徑DN（mm） |
尺寸（mm） |
重量（kg） |
|
D |
D1 |
D2 |
b-f |
Z-Φd |
D0 |
h0 |
H |
|
H42X-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
135 |
17 |
142 |
4 |
|
65 |
160 |
130 |
110 |
16-3 |
4-14 |
168 |
25 |
180 |
6.5 |
|
80 |
185 |
150 |
125 |
18-3 |
4-18 |
198 |
32 |
197 |
8.5 |
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
247 |
40 |
230 |
143.5 |
|
125 |
235 |
2500 |
175 |
20-3 |
8-18 |
272 |
43 |
270 |
18 |
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
315 |
38 |
297 |
24 |
|
200 |
315 |
280 |
255 |
22-3 |
8-18 |
405 |
65 |
382 |
38 |
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
465 |
84 |
460 |
64 |
|
300 |
435 |
395 |
262 |
24-4 |
12-23 |
510 |
90 |
530 |
98 |
