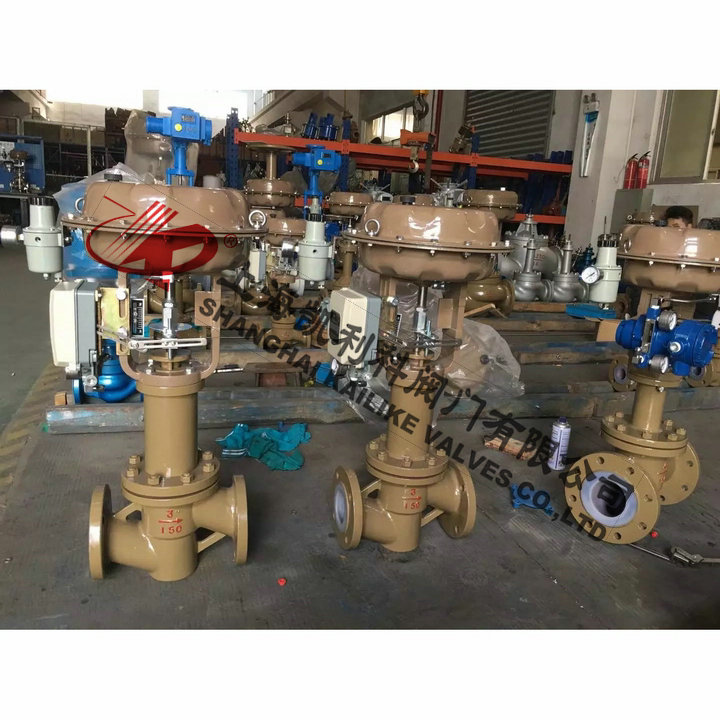

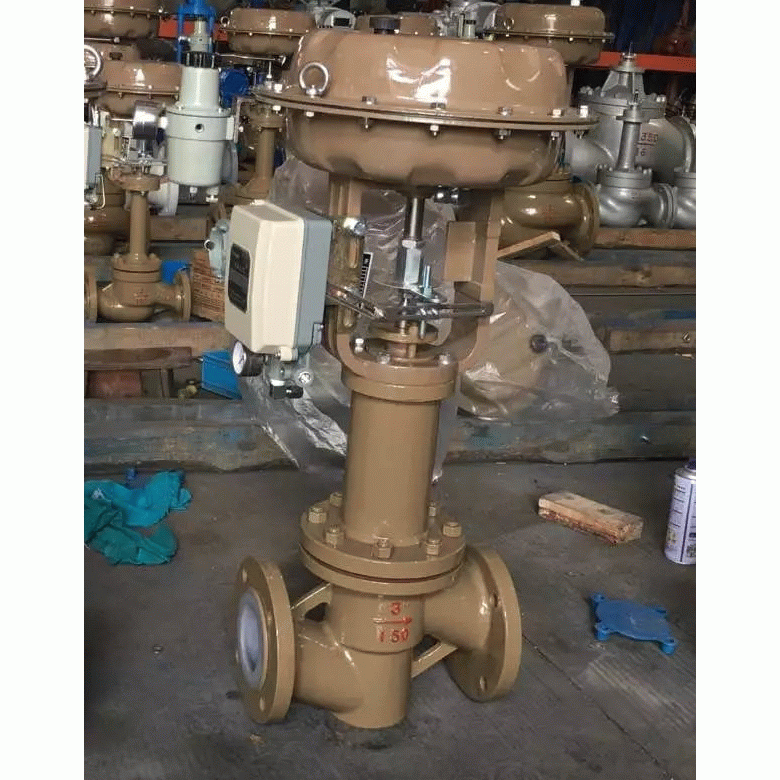

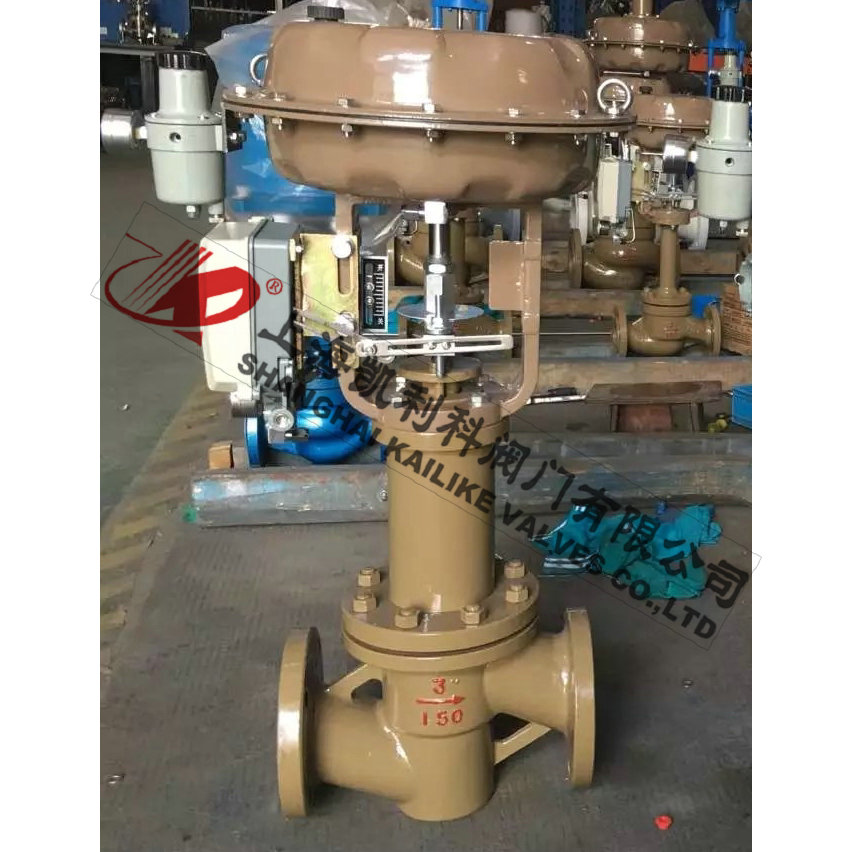

ZJHPF46氣動襯氟單座調節閥
ZJHPF46氣動襯氟單座調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。
|
產品名稱： |
氣動襯氟單座調節閥 |
產品型號： |
ZJHPF46 |
|
公稱通徑： |
DN20～DN150 |
結構形式： |
直通式、波紋管式 |
|
公稱壓力： |
1.6MPa～2.5MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+180ºC |
驅動方式： |
氣動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
ZJHPF46氣動襯氟單座調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。氣動襯四氟調節閥閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。襯四氟氣動調節閥具有對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而襯四氟氣動調節閥廣泛適用于化工、冶金、醫藥等行業中。
產品特點
（1）耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
（2）密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
（3）泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于國家Ⅳ級標準。
（4）調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。
（5）特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class 150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~ 200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。
結構特征
氣開-氣關正反作用
技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
閥座直徑(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
額定流量系數(KV) |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
允許壓差(MPa) |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0.6 |
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4 |
|
額定行程(mm) |
16 |
25 |
40 |
60 |
|
配用執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B45 |
|
閥芯形式 |
單座柱塞式襯氟閥芯 |
|
流量特性 |
快開特性 |
執行機構
|
配置執行器類別 |
ZHA/B多彈簧簿膜執行機構 |
|
執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
|
彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
供氣壓力 |
140～400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30～+70℃ |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
性能指標
|
項目 |
不帶定位器 |
帶定位器 |
|
基本誤差% |
±5.0 |
±1.0 |
|
回差% |
3.0 |
1.0 |
|
死區% |
3.0 |
0.4 |
|
始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
|
始點 |
±5.0 |
±1.0 |
|
氣關 |
始點 |
±5.0 |
±1.0 |
|
終點 |
±2.5 |
±1.0 |
|
額定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×閥額定容量 |
|
可調范圍R |
30：1 |
零件材料
|
閥體、閥蓋 |
ZG230-450襯F46 |
|
閥座、閥芯 |
304襯F46 |
|
閥桿 |
304襯F46 |
|
導向套 |
304襯F46 |
|
波紋管 |
不銹鋼+F46 |
外形結構圖
主要外形尺寸
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
|
H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
|
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
|
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
|
D |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
聲明：【ZJHPF46氣動襯氟單座調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZJHPF46氣動襯氟單座調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
