產品名稱：	電動角式調節閥	產品型號：	ZDSJ
公稱通徑：	DN15～DN200	結構形式：	單座、套筒
公稱壓力：	1.6MPa～32.0MPa	連接方式：	法蘭、焊接、螺紋
適用溫度：	-29ºC～+550ºC	驅動方式：	電動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

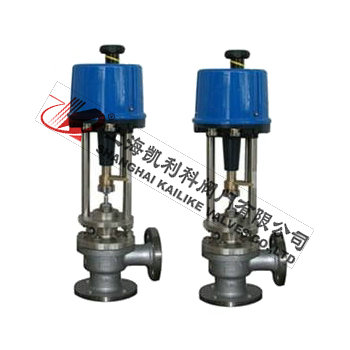

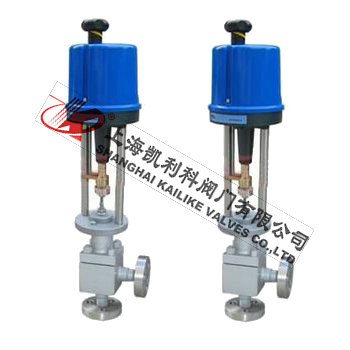

ZDSJ電動角式調節閥由3810L型（或PSL系列）直行程電子式電動執行機構和角型調節閥體組成。內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動角式調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小。電子式電動角式調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

閥體

閥體形式	角型鑄造閥
公稱通徑	DN20～300mm
公稱壓力	PN1.6、2.5、4.0、6.4
法蘭標準	GB/T9113、 JB/T79
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內件

閥芯形式	單座、套筒型閥芯
流量特性	線性、等百分比

執行機構

執行器型號	3810L系列、PSL系列
主要技術參數	電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

閥體參數

配電動執行器型號	PSL	PSL201	PSL202	PSL204	PSL208	PSL312	PSL320
	3810L	SA-08	381LSA-30	381LSB-30	381LSB-50	381LSC-65	381LSC-160
公稱壓力 介質溫度閥 體材料	1.6MPa	常溫-20℃～+200℃ 鑄鐵HT200
	4.0MPa	常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
	6.4MPa	常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

主要技術參數（高壓型）

公稱通徑	6			10					15					25
閥座直徑	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系數Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公稱通徑	32			40		50		65		80		100		125		150		200
閥座直徑	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	200
流量系數	6.3	8	16	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可調范圍	Kv值<18時 R=20：1；Kv值>18時 R=30：1
公稱壓力	1.6、4.0、6.4、10、16、22、32MPa
閥芯形式	套筒導向單座柱塞型閥芯
流量特性	直線
作用形式	電開式、電關式
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產
控制信號	4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關)
電 源	S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關)

主要技術性能指標（普通型）

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		6.5	10	16	25	40	63	100	160	250	400	630
行程mm		10	16		25		40			60			100	100
允許壓差ΔMPa		6.1	3.8	2.3	1.4	1.0	2.3	1.6	1.0	0.8	0.6	0.4
基本誤差%		±2.5
回差%		2.5
死區%		1.0
始終點偏差%		±2.5
額定行程偏差%		2.5
允許泄漏量Q		Kv值的0.1%
可調范圍		30:1
配電動執行器型號	PSL	PSL201		PSL202		PSL204			PSL208		PSL312		PSL320
	3810L	SA-08		381LSA-30		381LSB-30			381LSB-50		381LSC-65		381LSC-160

泄 漏 率： IV 級， 小于額定流量的10-4
回 差 ： 配3810L 執行機構為2.0%； 配PSL執行機構為 1.0%
基本誤差： 配3810L執行機構為±2.5%； 配PSL執行機構為±1.0%
注：測試使用的填料為標準聚四氟乙烯填料。

允許壓差

公稱通徑		20				25	40		50	65	80	100	150		200	250	300
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配PSL	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

主要零件材料

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

外形結構圖

主要外形尺寸

稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275	95	100
	PN40	95	100	105	115	125	145	155	175	200	225	275	95	100
	PN64	115	115	130	130	150	170	190	215	250	275	325	115	115
H	PN16/25	119	119	122	140	157	169	179	200	230	250	304	365	420
	PN40	123	123	134	152	157	191	201	216	240	270	325	380	400
	PN64	135	135	142	160	177	196	206	227	257	277	331	410	430
H1	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
	3810	373	373	495	495	495	700	700	700	725	725	725	725	725



執行機構結構圖


本執行器主要由以下幾部分組成；
1、控制器：接受來自調節器的 DC4 ~ 20mA 或  DC1 ~ 5V 信號，控制執行器按預定模式工作。
2、傳動機構：把電機的旋轉運動變成動力輸出軸的直線往復運動，實現調節閥的開關和調節功能。
3 、開度檢測機構：將輸出軸的直線運動位移（閥芯的開度）經齒條、齒輪反饋給電位器，由電位器轉換成電信號再反饋給控制器，當來自調節器的輸入信號和閥芯的開度信號之差為零時，電機將停止工作。
4 、聯結機構：通過支架將執行器和被控閥門聯結，并由開合螺母將執行器輸出軸和閥桿連接，開合螺母上帶有指針，支架上有標尺，可指示輸出軸（或閥桿）的位移
5 、手動機構：本執行器還設計有手動機構，在斷電情況下，根據需要可由手動操作來完成調節閥的開、關和調節功能。

接線圖





主要特點

3810L系列直行程電子式電動執行器是以220V交流單相電源做為驅動電源，接受來自調節器控制信號（DC4  ~  20mA  或 DC1  ~  5V），實現預定直線往復運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕工及環保等工業部門。

主要特點

1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4  ~  20mA
（或DC1  ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單
方便。
1.2  執行器的關鍵部件  —  控制器，采用最先進的混合集成電路，用樹脂密
封澆鑄，外形為匣狀，體積小，可靠性高。
1.3  驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4%。
1.4  具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5  用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
1.6  用狀態選擇開關可以設定（正、反動作。）
1.7  用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
1.8  調整工作零點（始點）和行程（終點）簡單易行。
1.9  當突然斷電時，能確保閥芯自鎖。
1.10  采用同步皮帶轉動，有效降低了噪音。
1.11  延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起
動保護，并可反向運行取消延時保護。
2         主要技術參數
2.1  電源：AC220V±10%，50HZ
2.2 耗電功率（額定負載時）
規格 A 型執行器  50VA；
規格 B 型執行器  150VA；
規格 C 型執行器  220VA。
2.3 輸入信號：DC4 ~ 20mA 或 DC1 ~ 5V。
2.4  輸出信號：DC4 ~ 20mA（負載電阻礙500Ω以下）。
2.5  控制精度：基本誤差：±1%；回差≤1%；死區≤1%。
2.6  工作行程調整范圍：“零點”：±25%；“行程”20% ~ 100%。
2.7  外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

直行程3810L、3410L系列

類別	3810L系列	3410L系列	額定輸出力N	速度mm/s	最大行程mm
普通型	381LS A-08	341LS A-08	800	4.2	30
	381LSA-20	341LSA-20	2000	2.1
	381LSB-30	341LSB-30	3000	3.5	60
	381LS B-50	341LS B-50	5000	1.7
	381LSC-65	341LSC-65	6500	3.4	100
	381LSC-99	341LSC-99	10000	2.0
	381LSC-160	341LSC-160	16000	1.0
隔爆型	381LX A-08	341LX A-08	800	4.2	30
	381LXA-20	341LXA-20	2000	2.1
	381LXA-30	341LXA-30	3000	3.5	60
	381LXA-50	341LXA-50	5000	1.7

角行程3810R、3410R系列

類別	3810R系列	3410R系列	額定輸出力矩N.m	動作時間90o/S	最大轉角
普通型	381RSA-02	341RSA-02	20	8.5	90º
	381RSA-05	341RSA-05	50	17
	381RSB-10	341RSB-10	100	18
	381RSB-20	341RSB-20	200	36
	381RSC-30	341RSC-30	300	24
	381RSC-50	341RSC-50	500	42
	381RSC-60	341RSC-60	600	48
	381RSD-100	341RSD-100	1000	30
	381RSD-150	341RSD-150	1500	42
隔爆型	381RXB-10	341RXB-10	100	18
	381RXB-20	341RXB-20	200	36
