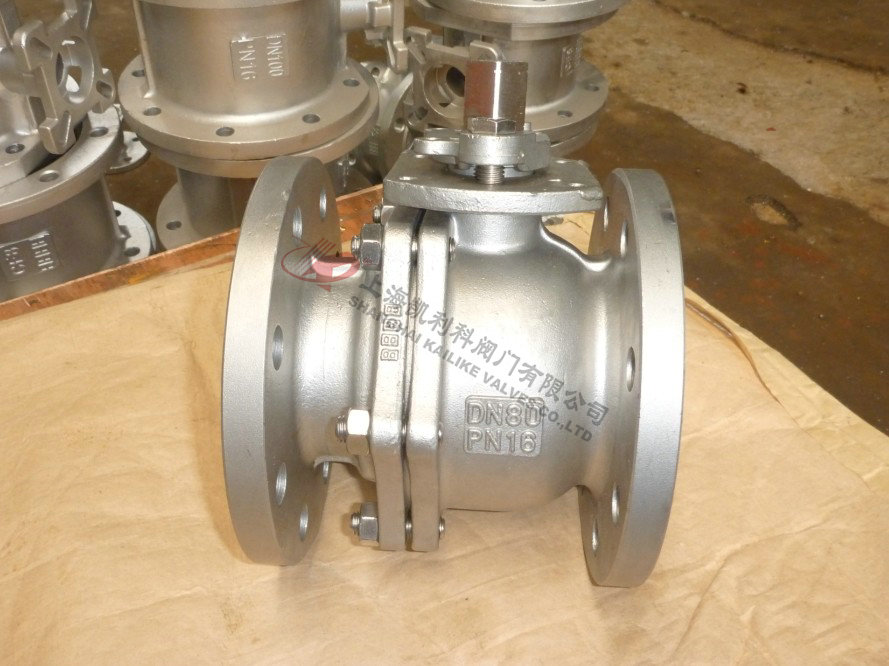

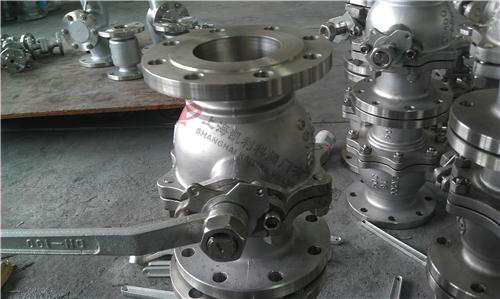

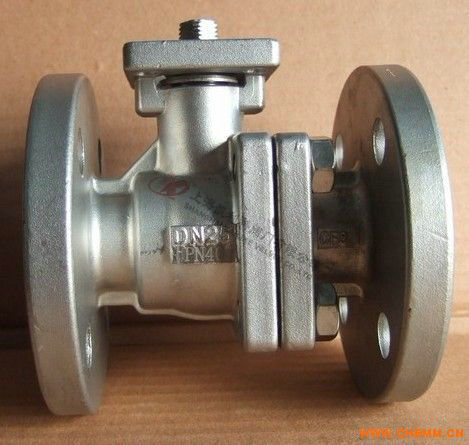

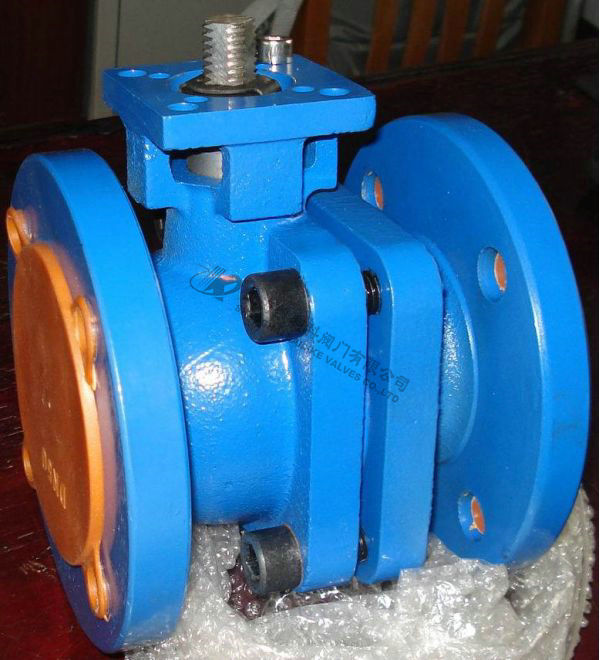

產品名稱：	德標法蘭球閥	產品型號：	Q41F
公稱通徑：	DN15～DN250	結構形式：	球形
公稱壓力：	10K-20K	連接方式：	法蘭
適用溫度：	-20～+100℃～+550℃	驅動方式：	手動、蝸輪、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、燃氣、氣體及腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

Q41F德標法蘭球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。德標球閥具有很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。德標球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫、甲烷和乙烯等。

產品標準

設計標準Design: DIN 3357 EN 12516-1
壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
防火標準Fire Safe: API 307 ISO 10497
結構長度Face to Face: DIN 3202
法蘭標準End Flange: DIN EN 1092-1
檢測標準/Inspection & Testing: DIN 3230 EN 12266

產品特點

閥桿帶有防靜電設置 Ante-Static Devices For Ball-Stem-Body
閥桿帶有防脫出裝置設計 Blow-out Proof stem
鋼球球槽上有泄壓孔設計 Pressure Balance Hole in Ball Slot
采用Iso 5211 支架安裝執行器平臺設計
Built in ISO 5211 Bracket Mount For Easy Automation

主要材料表

名稱	材質
	ANSI/JIS/DIN	ANSI/JIS/DIN	ANSI/JIS/DIN
閥體	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
閥蓋	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
球	SUS316	SUS304
六角螺母	A194-8
彈性墊片	SUS304
密封圈	PTFE/VITON
閥座	PTFE/RPTFE/PPL
閥桿	SUS316	SUS304
O型圈	FKM(VITON)
止推墊	PTFE/RPTFE
填料	PTFE/GRAFOIL
蝶簧	SUS304
閥桿螺母	A194-8
填料壓蓋	SUS304
手柄	SUS201
定位桿	SUS304
內六角圓柱頭螺釘	SUS304
六角螺母	A194-8
雙頭螺栓	A193-B8

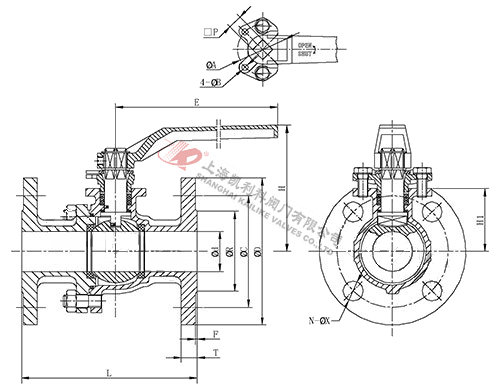

外形結構圖

外形尺寸表

Size	PN	d	L	R	C	D	H	H1	E	F	T	□P	ø A	ØB	N	ØX	ISO 5211
DN15	10-40	15	115	45	65	95	78	34	150	2	14	11	42	4	4	14	F04
DN20	10-40	20	120	58	75	105	80	35	150	2	16	11	42	4	4	14	F04
DN25	10-40	25	125	68	85	115	88	45	150	2	16	11	42	4	4	14	F04
DN32	10-40	32	130	78	100	140	100	50	170	2	16	14	50	5	4	18	F05
DN40	10-40	38	140	88	110	150	122	60	230	3	16	17	70	6	4	18	F07
DN50	10-40	50	150	102	125	165	130	68	230	3	18	17	70	6	4	18	F07
DN65	10-16	65	170	122	145	185	148	86	230	3	18	17	70	6	4	18	F07
DN80	10-16	78	180	138	160	200	167	96	305	3	20	22	102	8	8	18	F10
DN100	10-16	100	190	158	180	220	188	117	305	3	20	22	102	8	8	18	F10
DN125	10-16	125	325	188	210	250	246	141	500	3	22	22	125	10	8	18	F12
DN150	10-16	150	350	212	240	285	288	172	650	3	22	27	125	10	8	22	F12
DN200	10-16	200	400	268	295	340	329	213	850	3	24	27	125	10	12	22	F12
DN250	10-16	250	450	320	355	405	396	255	1400	3	26	36	140	14	12	26	F14



聲明：【Q41F德標法蘭球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F德標法蘭球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
